ขั้นตอนการกำหนด Set Point

1. กดปุ่ม (Add) เพื่อเพิ่มรายการใหม่ จะปรากฏ Dialog New ดังรูป ให้เลือก Type (● Set Point หรือ ○ Group) และตั้งชื่อใน Name ให้สัมพันธ์กับงานที่ต้องการ แล้วกด (OK)

รูปที่ 100 New Dialog — Type (● Set Point / ○ Group), Name: Setpoint1

1. กำหนดเงื่อนไข (Condition) ของ Set Point นั้น ตามที่ต้องการ โดย กดปุ่ม (Add) จากนั้น กำหนดค่าต่างๆตามต้องการแล้วกดปุ่ม (OK)

2. กรณีต้องการแก้ไขชื่อของ เงื่อนไข ให้เลือก เงื่อนไข ที่ต้องการแล้วกด (Edit)

3. กรณีต้องการลบ เงื่อนไข ออกไปให้เลือก เงื่อนไข ที่ต้องการแล้วกด (Remove)

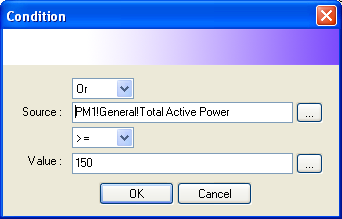

รูปที่ 101 Condition Dialog — Or/And (dropdown); Source: PM1!General!Total Active Power; >=; Value: 150; OK/Cancel

3. กำหนด Action ของ Set Point นั้น ตามที่ต้องการ โดย กดปุ่ม (Add) จากนั้น เลือก Action Type (Play, Activate, Set, Unset) และ กำหนดค่าต่างๆตามต้องการแล้วกด (OK)

• กรณีต้องการแก้ไขชื่อของ Action ให้เลือก Action ที่ต้องการแล้วกด (Edit)

• กรณีต้องการลบ Action ออกไปให้เลือก Action ที่ต้องการแล้วกด (Remove)

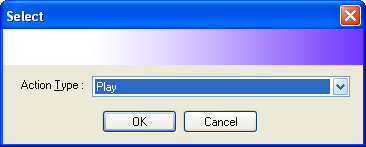

รูปที่ 102 Select Dialog — Action Type: Play (dropdown); OK/Cancel

4.กำหนด คุณลักษณะของ Set Point อื่น ๆ

5.ถ้าต้องการกำหนด Set Point อื่นอีกให้กลับไปข้อ 1

6.กรณีต้องการแก้ไขชื่อของ Set Point ให้เลือก Set Point ที่ต้องการแล้วกด (Edit)

7.กรณีต้องการลบ Set Point ออกไปให้เลือก Set Point ที่ต้องการแล้วกด (Remove)

หมายเหตุ

การกำหนดเงื่อนไขต่าง ๆ จะยังไม่เป็นผลจนกว่าจะกด (OK) เพื่อกลับไปสู่การทำงานปกติ
