รายละเอียด Driver แต่ละชนิด

SATEC Digital Power Meter

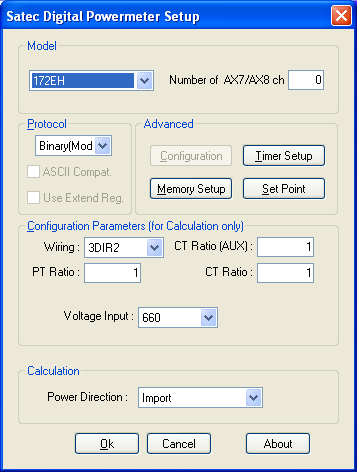

รูปที่ A-1 Satec Digital Powermeter Setup — Model: 172EH; Protocol: Binary(Mod); Configuration Parameters: Wiring 3DIR2, CT/PT Ratio, Voltage Input 660; Calculation: Power Direction Import; ปุ่ม Timer Setup, Memory Setup, Set Point

Expert I/O Modules

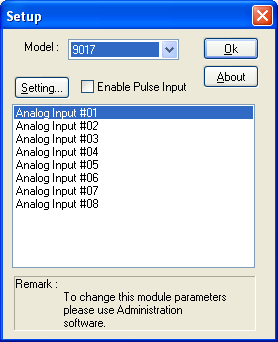

รูปที่ A-2 Expert I/O Modules Setup — Model: 9017; ☐ Enable Pulse Input; รายการ Analog Input #01–#08; ปุ่ม Setting...

Schneider NW Circuit Breaker

รูปที่ A-3 Schneider NW Circuit Breaker Setup — Connection: Comm-Direct; รายการ General/P4–P8; Properties: Function 03 Holding Reg, Start Address 1000, Num. Params 6, Mode 16 bit; ☑ Readable, ☑ AI

Yokogawa PR300 Powermeter

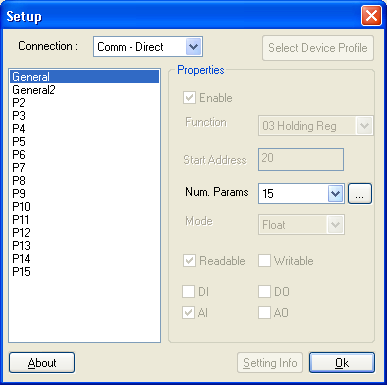

รูปที่ A-4 Yokogawa PR300 Powermeter Setup — Connection: Comm-Direct; รายการ General/P2–P15; Properties: Function 03 Holding Reg, Start Address 20, Num. Params 15, Mode Float; ☑ Readable, ☑ AI
