4. Menu Control¶
ใน Menu Control นี้จะเป็นชุดคำสั่งที่จะมีผลต่ออุปกรณ์ทุกตัวที่ต่ออยู่ในระบบ และอาจมีการการ Reset ค่า Maximum หรือ Accumulated ในอุปกรณ์ที่ต่ออยู่ได้ ตังนั้นคำสั่งเหล่านี้จึงต้องมีรหัสผ่านกำกับก่อนการใช้คำสั่งทุกครั้งไป
1. Manual Reset¶
เป็นการทำงานเพื่อส่งคำสั่งไปยังอุปกรณ์ในระบบทุกตัว (Broadcast) เพื่อลบค่า สูงสุด
(Maximum) และค่าสะสม (Accumulated) ในอุปกรณ์นั้น ๆ หลังจากใส่รหัสผ่านเสร็จสิ้นแล้วกด
ก็จะมีการส่งคำสั่งทันทีโดยมี Dialog แจ้งผลดังรูป
รูปที่ 54 Dialog ยืนยัน Manual Reset (ข้อความ: “Reset Command Executed”)
2. Adjust TOD Period¶
เป็นการทำงานพิเศษเพื่อปรับคาบเวลา (Period)
ในการทำงานของเครื่องมือวัดหรืออุปกรณ์ที่ต่ออยู่ในระบบทุกตัวให้สอดคล้องกับเวลาที่กำหนดหรือ
สอดคล้องกับคาบเวลาจริงที่ เครื่องวัดของทางราชการ หลังจากใส่รหัสผ่านเสร็จสิ้นแล้วกด
ก็จะมีการส่งคำสั่งทันทีโดยมี Dialog แจ้งผลดังรูป
รูปที่ 55 Dialog ยืนยัน Adjust TOD Period (ข้อความ: “Adjust Period Command Executed”)
3. Set Date & Time¶
เป็นการทำงานเพื่อกำหนดเวลาในอุปกรณ์ (Real Time Clock) ให้ตรงกัน เมื่อใส่รหัสผ่านถูกต้องแล้วจะแสดง Dialog ดังรูป
รูปที่ 56 Set Date & Time Dialog
Dialog ประกอบด้วย - Current Date และ Current Time (ค่าดึงจากนาฬิกา Computer) - กล่อง Comment แจ้งว่าคำสั่งนี้ใช้ได้กับ SATEC Powermeter ที่มี Real Time Clock เท่านั้น - ปุ่ม Send to All PM เพื่อส่งเวลาไปยังอุปกรณ์ทุกตัว; ปุ่ม Cancel ยกเลิก
เมื่อพร้อมที่จะส่งเวลาผ่านไปยังอุปกรณ์ต่าง ๆ ให้กดปุ่ม Send to All PM หลังจากนั้นจะมี Dialog ยืนยันดังรูป
รูปที่ 57 Dialog ยืนยันการกำหนดเวลา (ข้อความ: “Set Time and Date Command Executed”)
4. On Board Data Log¶
เป็นการควบคุมการอ่านข้อมูลจาก DataLogger ที่มีอยู่ในอุปกรณ์บางรุ่น เช่น Powermeter

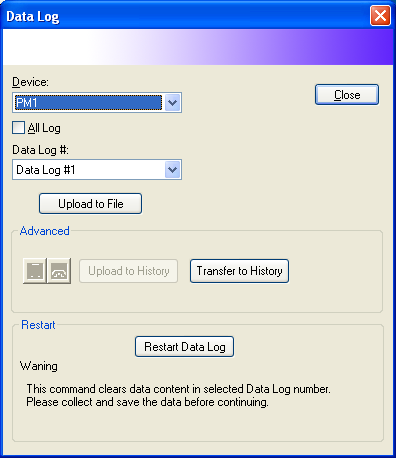

รูปที่ 58 On Board Data Log Dialog
Dialog ประกอบด้วย - Device dropdown เลือกอุปกรณ์ที่ต้องการอ่าน (PM1) และ checkbox All Log - Data Log # dropdown เลือกหมายเลข Log (Data Log #1) - ส่วน Upload มีปุ่ม Upload to File อ่านข้อมูลลงไฟล์โดยตรง - ส่วน Advanced มีปุ่ม Upload to History และ Transfer to History - ส่วน Restart มีปุ่ม Restart Data Log และข้อควรระวัง: คำสั่งนี้จะลบข้อมูลใน Log ที่เลือกไว้ กรุณาเก็บข้อมูลก่อน
การอ่านข้อมูลจะเป็นการอ่านจากอุปกรณ์มาเก็บไว้ในไฟล์ ก่อนที่จะใช้คำสั่ง FileNew Advanced Data Log From File เพื่อนำมาแสดง
5. User Set Points¶
เป็นการกำหนดเงื่อนไขการทำงาน และกำหนดเงื่อนไขของ Alarm Log ในกรณีต่าง ๆ
หมายเหตุ
ดูรายละเอียดเพิ่มเติมในหัวข้อ User Set Points และ Alarm Log
6. External Data¶

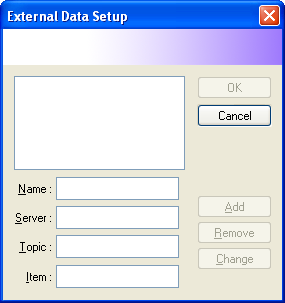

รูปที่ 59 External Data Setup Dialog
Dialog ใช้กำหนดแหล่งข้อมูลภายนอก ประกอบด้วย - รายการแหล่งที่เพิ่มไว้ และปุ่ม OK / Cancel - ฟิลด์ Name (Alias), Server (ชื่อ server), Topic และ Item - ปุ่ม Add / Remove / Change สำหรับจัดการรายการ
