บทที่ 3

กราฟย้อนหลังและการวิเคราะห์กราฟ

ในขณะที่ Window ของกราฟแสดงอยู่บนจอภาพ และได้กำหนดให้กราฟเป็นแบบ Log to File แล้ว โปรแกรมจะอนุญาตให้ใช้ปุ่มควบคุมกราฟต่าง ๆ ที่อยู่บน Tools Bar ได้

ใช้เลื่อนกราฟไปยังวันที่และเวลาที่เริ่มบันทึก (ฺBegin)

ใช้เลื่อนกราฟกลับ 1 ช่วงของแกน X (Fast Rear)

เป็นการเลื่อนกราฟไปยังตำแหน่งที่ต้องการ (Goto)

เมื่อกดปุ่มจะแสดง Dialog ดังรูป

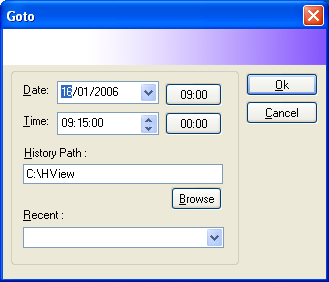

รูปที่ 79 Goto Dialog — กำหนดวันที่ เวลา และ History Path ของกราฟ

ให้ใส่วันที่ และ เวลาที่ต้องการแล้วกด

ใช้เลื่อนกราฟเดินหน้าไป 1 ช่วงของแกน X (Fast Forward)

ใช้เลื่อนกราฟไปยังเวลาปัจจุบัน (Real Time)

กรณีที่ต้องการให้แสดงกราฟเวลาปัจจุบันปุ่มนี้จะต้องถูกกดอยู่

ปุ่มที่เป็น เวลาหมายถึงกดเพื่อไปที่เวลาที่แสดงบนปุ่มอย่างรวดเร็ว

Recent เป็นข้อมูลการกลับไปยังจุดต่าง ๆ ของกราฟ สามารถที่จะเลือกรายการที่ต้องการแล้วกด ได้ทันที

ในส่วนของ History Path จะใช้สำหรับกำหนดแหล่งของข้อมูลที่ต้องการแสดง ถ้ามีการเปลี่ยนแปลงข้อมูลในส่วนนี้ สามารถเรียกข้อมูลเดิมจาก Directory ใดก็ได้ตามที่กำหนด เช่น C:\HView หรือ C:\xView\DATA ซึ่งเป็นข้อมูลของเดือนที่ผ่านมา เป็นต้น กดปุ่ม Browse เพื่อเลือก Directory
